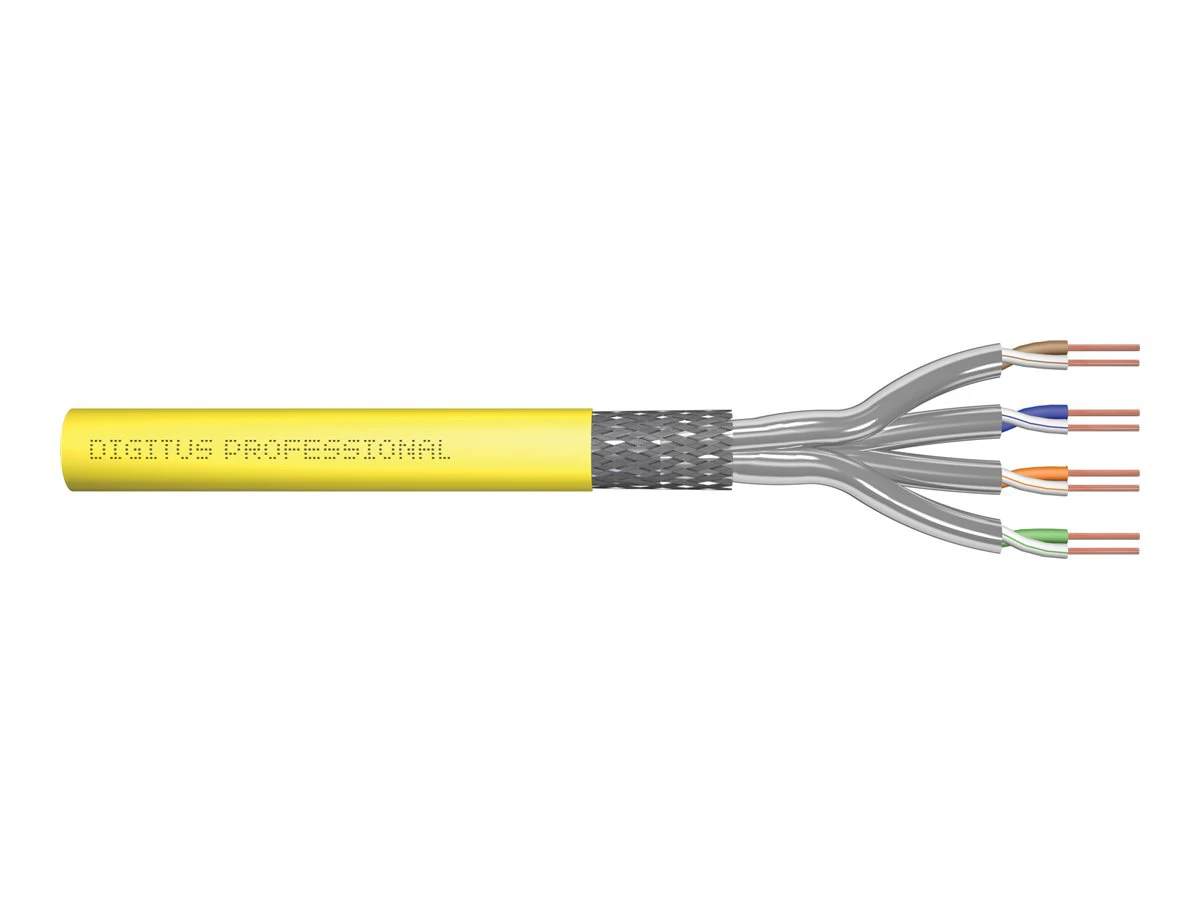

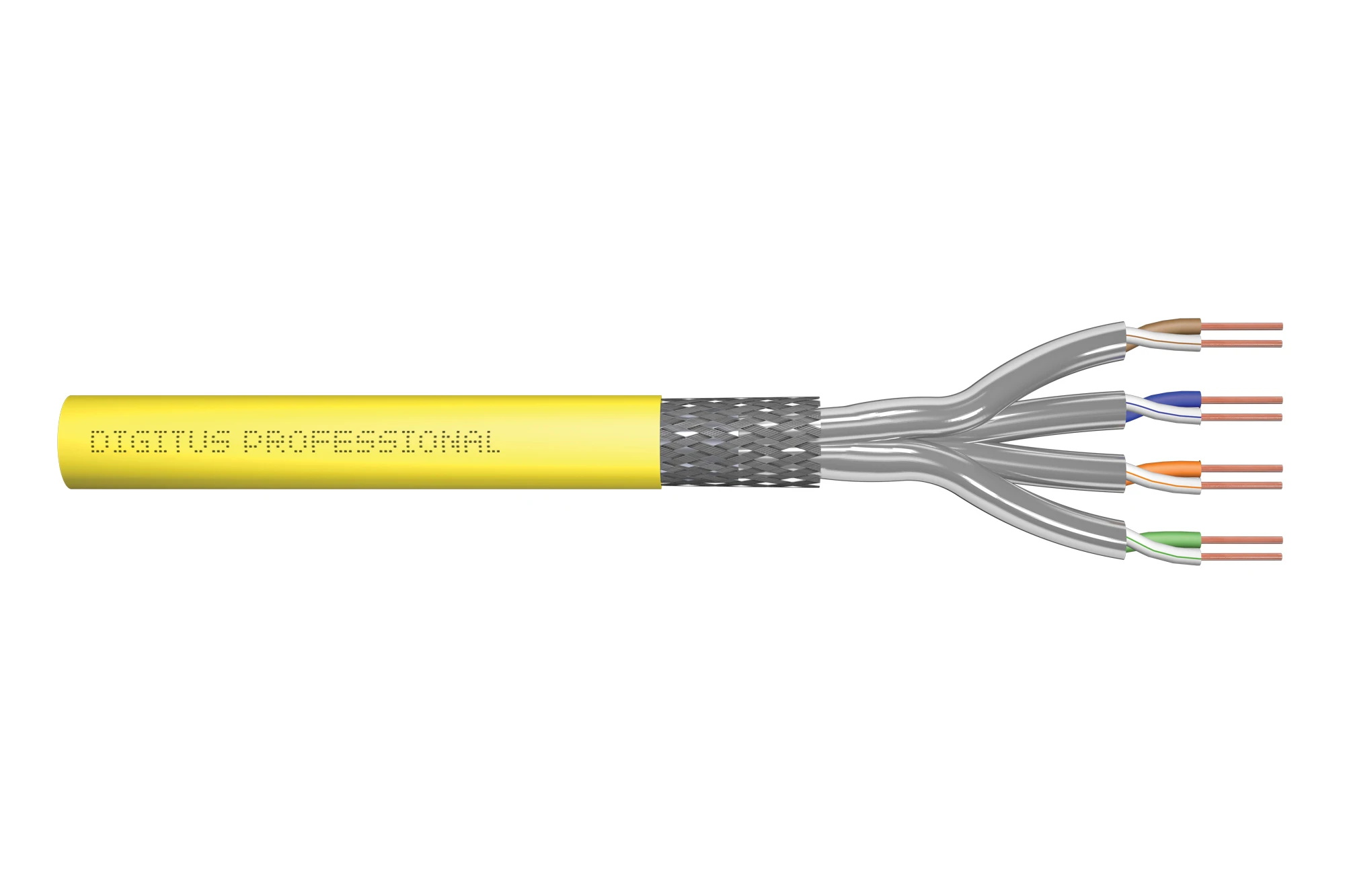

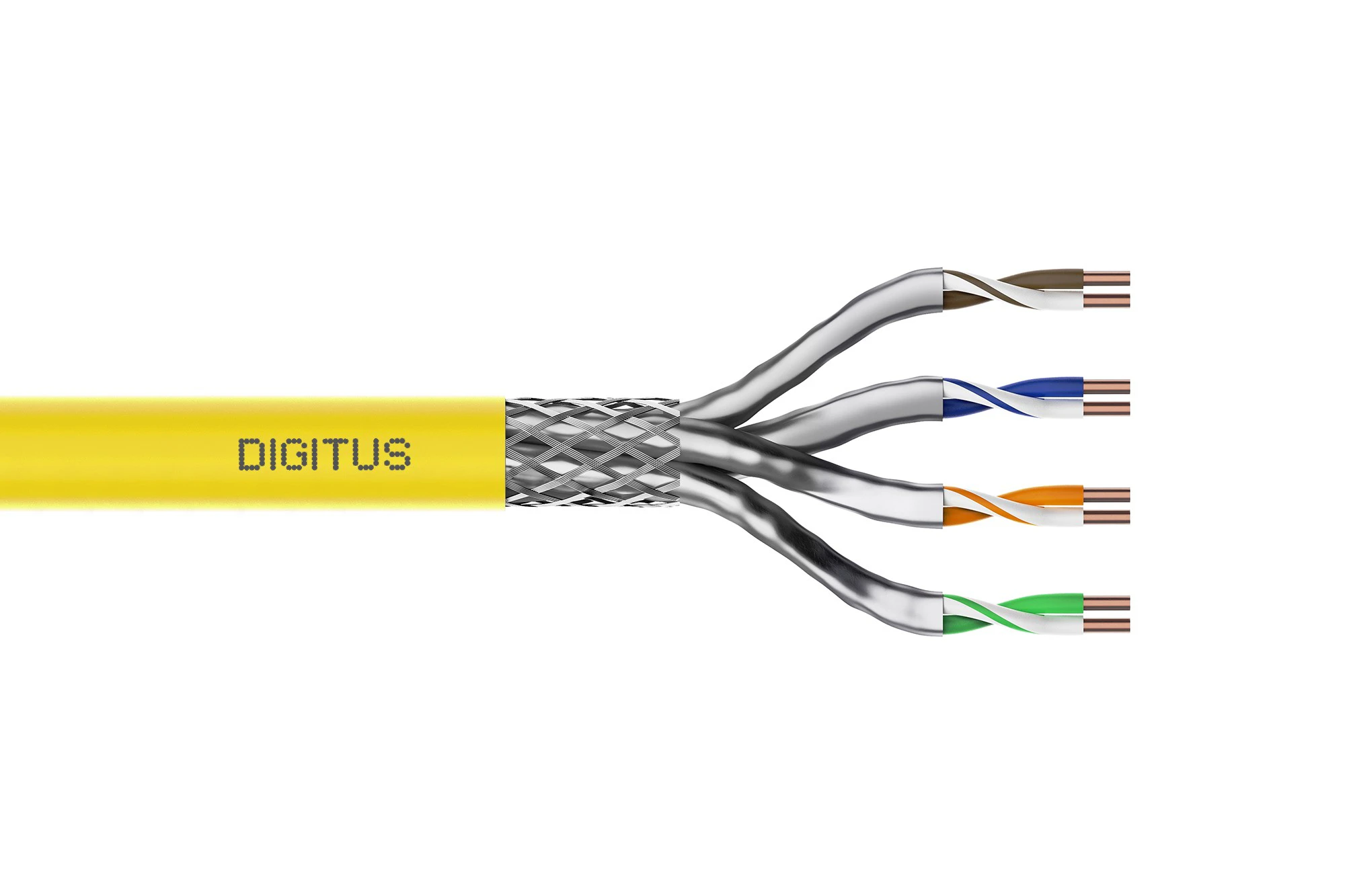

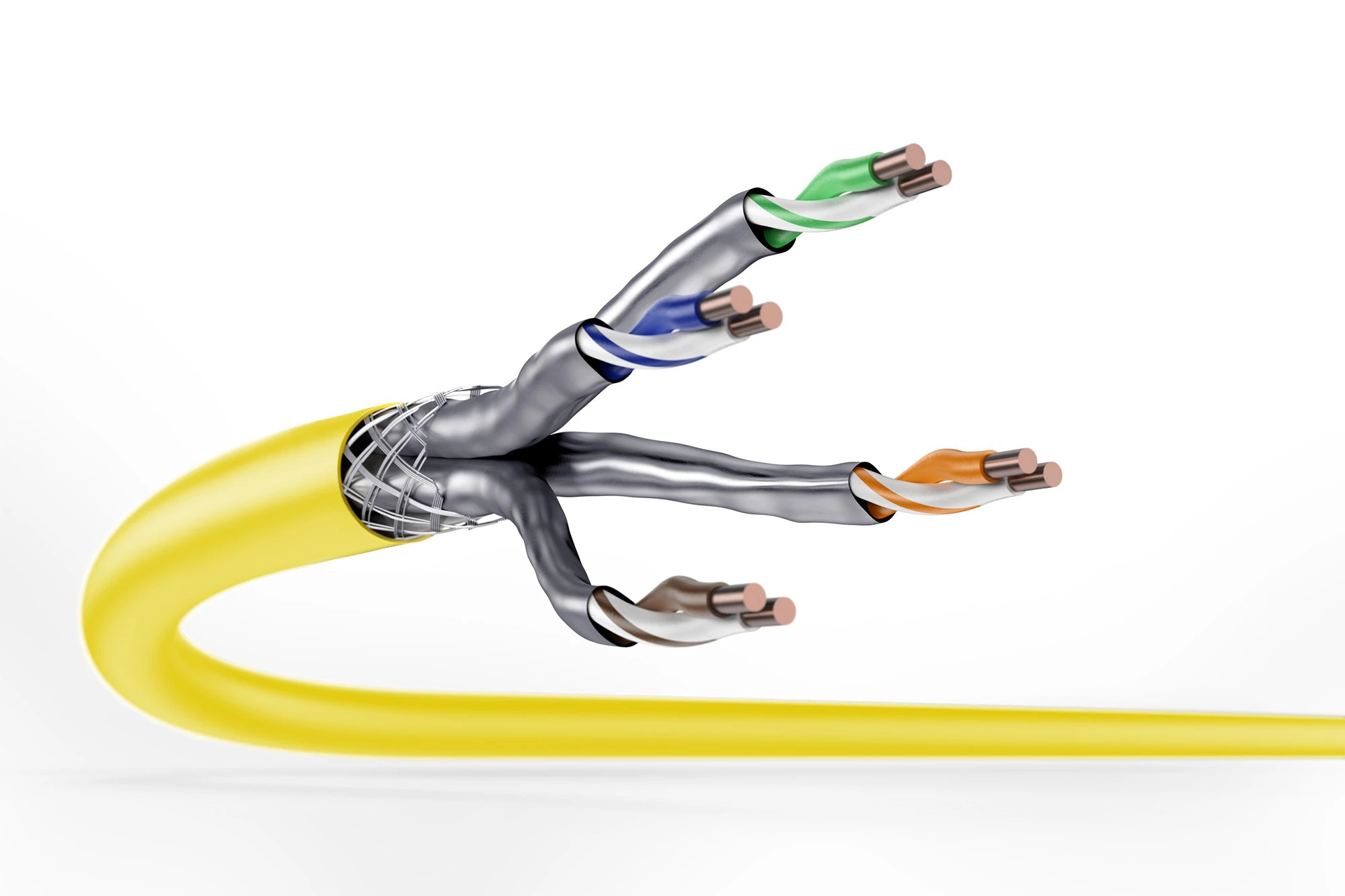

Das Digitus Cat 7 Verlegekabel ist für den Einsatz im strukturierten Rechenzentrum und der Gebäudeverkabelung gemäß ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7, EN 50288-9-1 konzipiert. Das Kabel ist hervorragend für die Übertragung von analogen und digitalen Daten geeignet und unterstützt POE und POE+. Der Schirmaufbau setzt sich aus einzelgeschirmten Paaren mit einem verzinnten Kupfergeflecht zusammen, die exzellente Schirmung und elektrische Werte gewährleistet
Physikalische Eigenschaften:
Leiter: Blanker Kupferdraht, AWG 22/1
System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3
Halogenfreiheit, Korrosivität: EN 60754-1/2 (LSOH)
Rauchdichte: EN 61034-2
· 10GBit Ethernet · 1500 MHz Übertragungsfrequenz · Permanent Link zertifiziert · PoE, PoE+, Power over Ethernet Unterstützung · BauPVO Klasse Cca

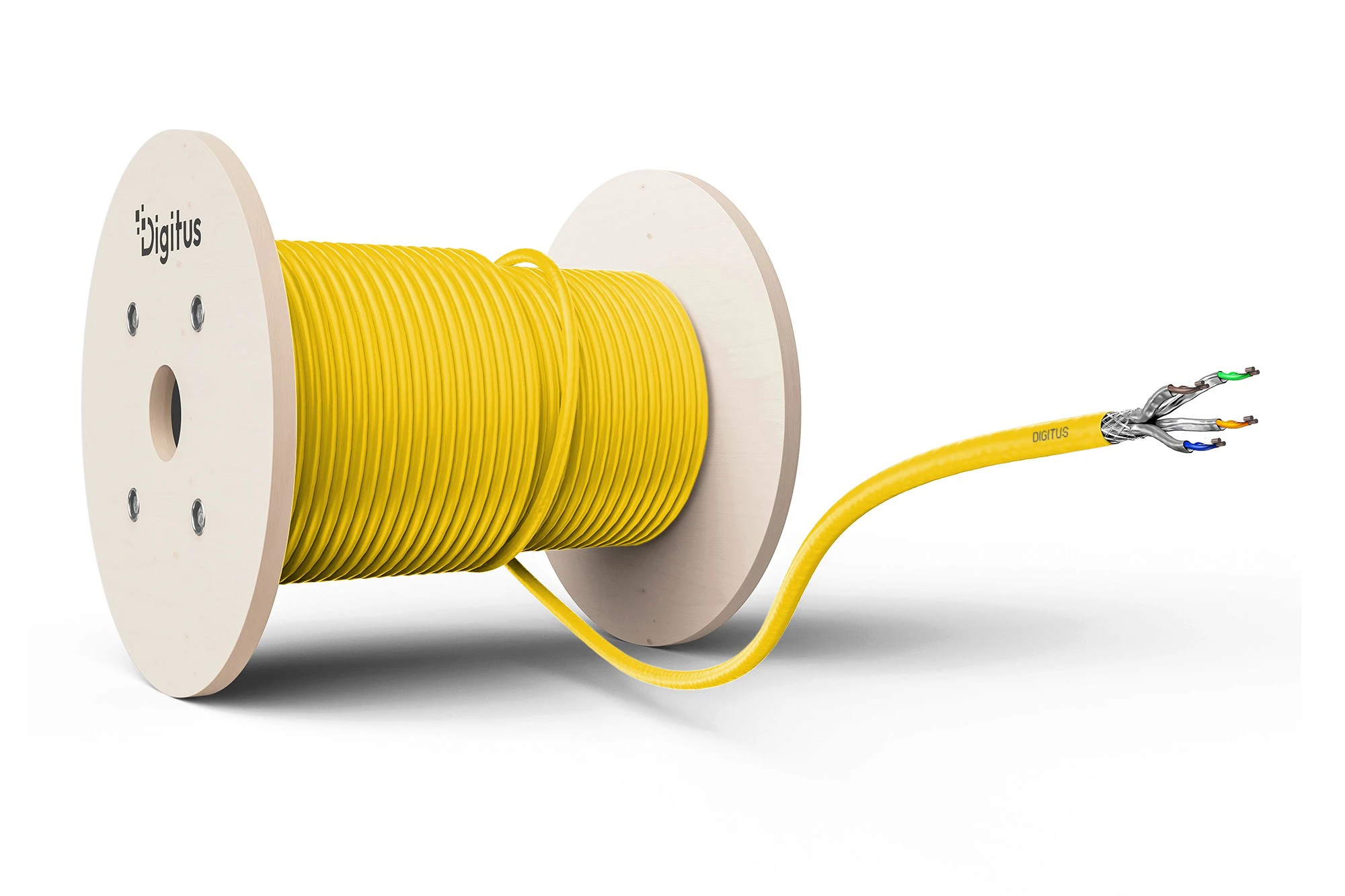

1000 m
Cat7a S/FTP (S-STP)
10000 Mbit/s
Power over Ethernet (PoE)
Gelb
· Physikalische Eigenschaften: · Leiter: Blanker Kupferdraht, AWG 22/1 · System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 · Isolierung: SFS-PE (geschäumter Polyethylen-Mantel) · Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren · Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß · Abschirmung der Einzelpaare: Aluminiumkaschierte Polyesterfolie, deckt 100 % ab · Gesamtschirmung: verzinntes Kupfergeflecht · Außenmantel: Cca gem. EN 50575; LSZH · Außenmantelstärke (nominal): 0,60 mm (Cca) · Außenmantelfarbe: Gelb (RAL 1028) · Mechanische Eigenschaften: · Zugbelastung: 150N max. · Dynamischer Biegeradius: 8x AD mm min. · Statischer Biegeradius: 4x AD mm min. · Transport- und Lagertemperaturbereich: -20 °C bis +60 °C · Betriebstemperaturbereich: -20 °C bis +60 °C · Installationstemperaturbereich: 0 bis +50C · Außendurchmesser (nominal): 7,8 mm (Cca) · Gewicht (kg/km): 65 kg (Cca) · Elektrische Eigenschaften: · Impedanz: 100±5 Ohm @ 1-1000 MHz · Kapazität: 40 pF/m nominal @ 1 KHz · Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz · Isolationswiderstand: 5 GOhm x km min. · Schleifenwiderstand: 147 Ohm/Km max. (2% max. unbalancierter Widerstand) · Betriebsspannung: 72 Vdc max. · Kopplungsdämpfung: CA-Type 1b · Phasenverzögerung: 450 nS/100 m max. · Laufzeitverzögerung: 10 nS/100 m max. · Trennklasse: d gem. EN 50174-2 · NVP: 75% · Flammenausbreitung: EN 60332-1-2 (LSOH-PVC) · Halogenfreiheit, Korrosivität: EN 60754-1/2 (LSOH) · Rauchdichte: EN 61034-2
Hauptmerkmale
Produktbeschreibung
DIGITUS Installationskabel - 1000 m - Gelb, RAL 1028
Typ
Installationskabel - CAT 7a
Technologie
Simplex S/FTP
Abschirmungsmaterial
Aluminiumfolie mit mit verzinntem Kupfergeflecht
Drähte pro Kabel
8 Drähte
Leistungsmerkmale
Halogenfrei, robust, PoE+ Ready, weichgeglühte Kupferleiter, Foam-Skin Polyethylene (SFS-PE) Isolierung, Permanent Link-Zertifizierung, Power over Ethernet (PoE), 150N Zugfestigkeit
Länge
1000 m
Durchmesser
7.8 mm
Farbe
Gelb, RAL 1028
Technische Daten
Allgemein
Typ des Netzwerkkabels
Installationskabel - CAT 7a
Technologie
Simplex S/FTP
Abschirmungsmaterial
Aluminiumfolie mit mit verzinntem Kupfergeflecht
Kabelmantelmaterial
Low Smoke Zero Halogen (LSZH)
American Wire Gauge (AWG)
22/1
Drähte pro Kabel
8 Drähte
Paare pro Kabel
4 Zweidrahtleitungen
Impedanz
100 Ohm
Leiterwiderstand (pro km)
147 Ohm
Leistungsmerkmale
Halogenfrei, robust, PoE+ Ready, weichgeglühte Kupferleiter, Foam-Skin Polyethylene (SFS-PE) Isolierung, Permanent Link-Zertifizierung, Power over Ethernet (PoE), 150N Zugfestigkeit
Länge
1000 m
Durchmesser
7.8 mm
Gewicht
65 kg
Farbe
Gelb, RAL 1028
Verschiedenes
Kennzeichnung
EN 50288-4-1, EN 50288-9-1, EN 50174-2, EN 60332-1-2, EN 61034-2, EN 60754-1/2, CPR Cca, ISO/IEC 11801-1:2017 (Ed. 1.0), DIN EN 50173-1: 2018 - bis zu 1500 MHz
