DS-55523 - Sender und Empfänger - KVM-/Audio-/USB-/serieller Extender - HDBaseT 3.0 - bis zu 100 m
Das DIGITUS® HDMI HDBaseT 3.0 Extender Set ermöglicht die unkomprimierte AV-Signalübertragung in 4K/60Hz, 4:4:4 bei 18 Gbps über eine Distanz von 100 m via CAT 6A (oder höher) Kabel. Sowohl am Sender als auch am Empfänger befinden sich je zwei USB-A "Device" Ports sowie ein USB-B "Host" Anschluss. USB-Signale, z. B. für KVM, USB-Datenträger, etc. können so an beiden Enden integriert und am jeweils anderen Ende an den verarbeitenden PC angeschlossen werden. Zwischen "Host" bzw. "Device" Modus kann an beiden Geräten mittels DIP-Schalter umgeschaltet werden. Das System ermöglicht die bidirektionale Übertragung von PoC (Power over Cable) und IR. Per RS232 können beide Geräte separat angesteuert werden. Eine analoge Stereo-Audioauskopplung steht ebenfalls zur Verfügung. Ein weiteres herausragendes Feature ist die vielseitige eARC/ARC Kompatibilität, welche die Verbindung zu neuen und älteren Audiogeräten wie AVRs (Audio Video Receiver) ermöglicht. Zwei Modi (ARC, S/PDIF) stehen hier zur Verfügung, zwischen welchen ebenfalls ganz einfach per Umschalter gewechselt werden kann.
HDBaseT™ 3.0 Technologie
Unterstützt eARC/ARC-Funktion (der Ton wird an den HDMI IN Anschluss, HDMI OUT Anschluss (nur Audio) und SPDIF OUT Anschluss des Senders zurückgegeben
Bi-direktionale IR-Übertragung
Bi-direktionale PoC (Power over Cable) Übertragung (24V) - lediglich eine Einheit benötigt ein externes Netzteil

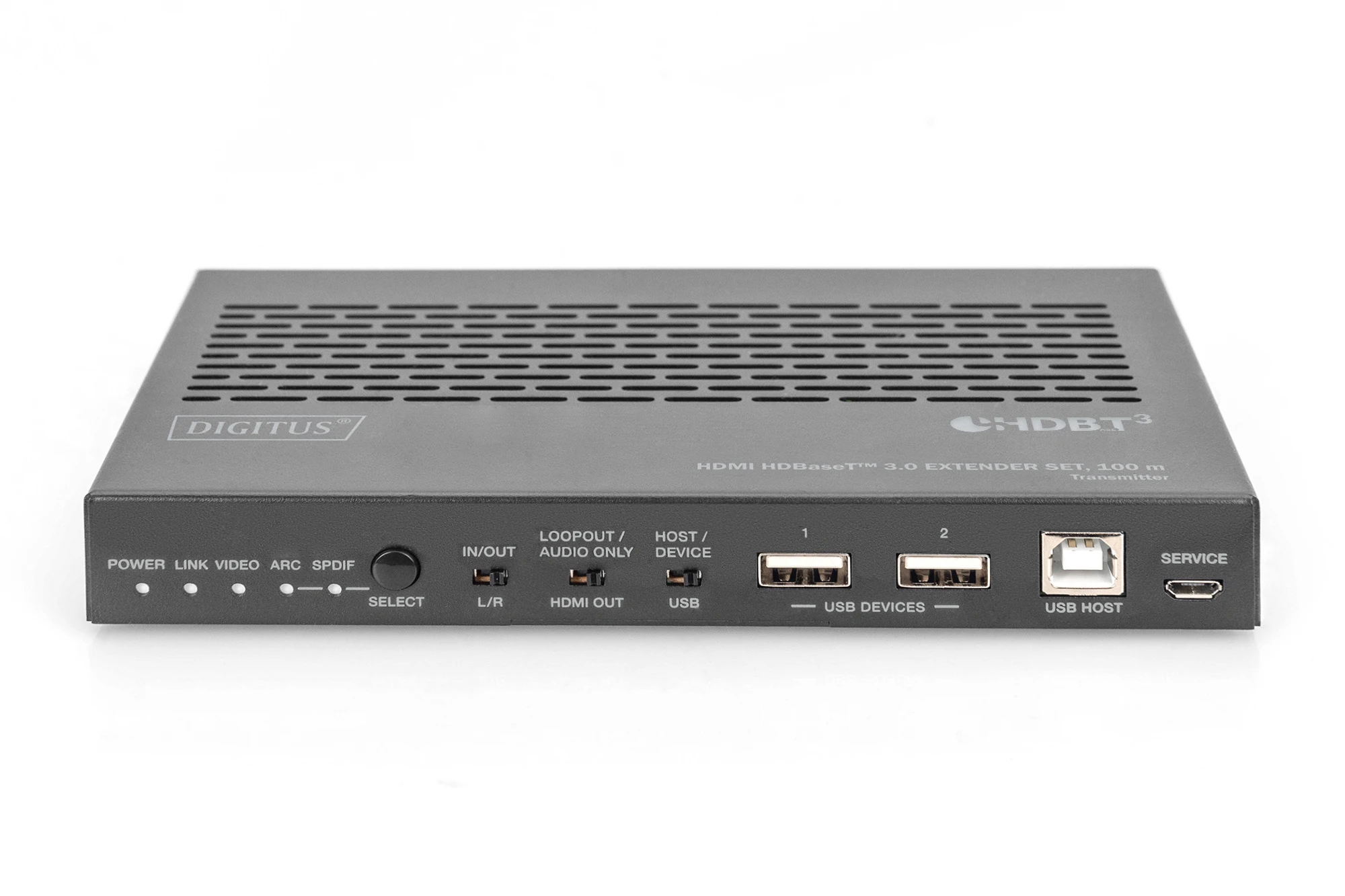

Anschlüsse Sendeeinheit:
1x HDMI Eingang (4K/60Hz) mit eARC/ARC - Anschluss Signalquelle , 1x HDMI Ausgang (Loop Out) - AV-Ausgabe für lokalen TV oder nur Audio-Ausgabe
2x USB-A 2.0 für KVM-Funktion (Keyboard, Maus, Webcam), Anschluss von USB-Datenträgern, etc.
1x USB-B Eingang - Anschluss Host PC zur Nutzung der KVM-Funktionalität
· HDBaseT 3.0 Technologie · HDMI 2.0b, HDCP 2.2 · Unkomprimierte Signalübertragung in 4K/60Hz, 4:4:4 bei 18 Gbps · Übertragungsdistanz von bis zu 100 m via CAT 6A (oder höher) Kabel · 2x USB-A 2.0 Anschluss an jeder Einheit für KVM-Funktion (Keyboard, Maus, Webcam), Anschluss von USB-Datenträgern, etc. · eARC /ARC Funktion · PoC (Power over Cable) - lediglich eine Einheit benötigt ein externes Netzteil · RS232-Signalübertragung · 1x RJ45 (Gigabit Ethernet) Netzwerk-Anschluss an jeder Einheit - bi-direktionaler Ethernet Transfer · 1x HDMI Loop-Out an der Sendeeinheit

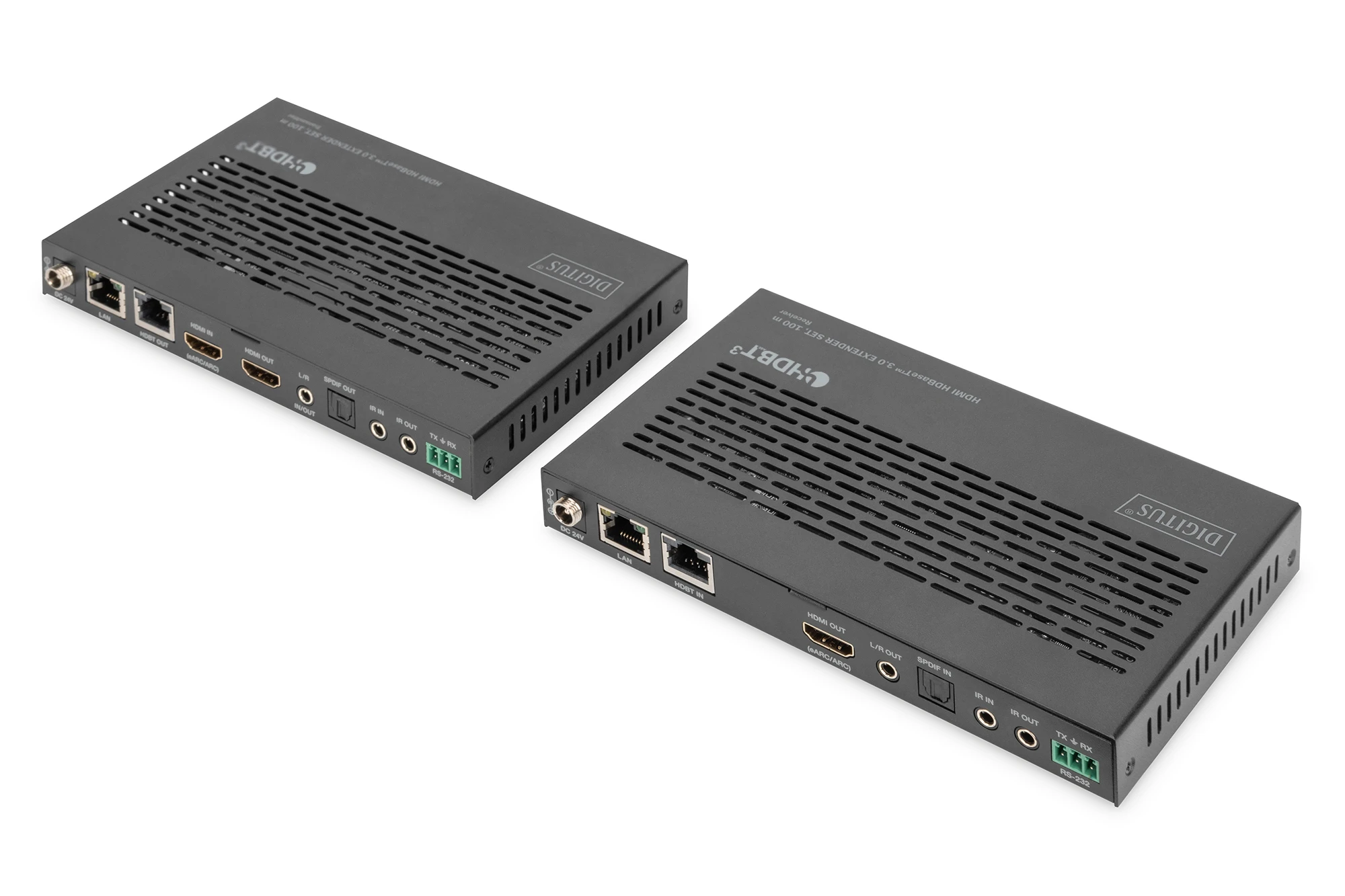

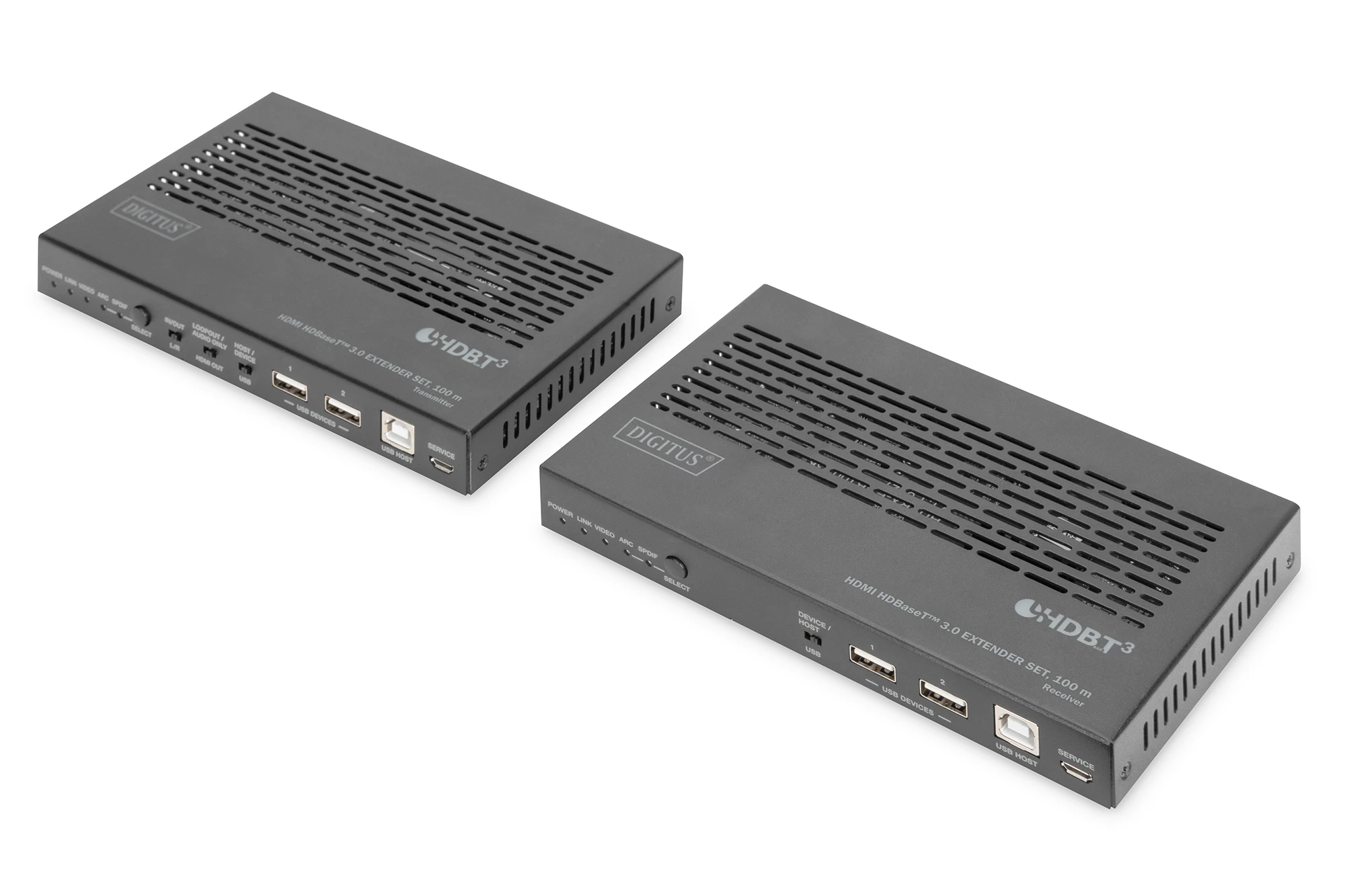

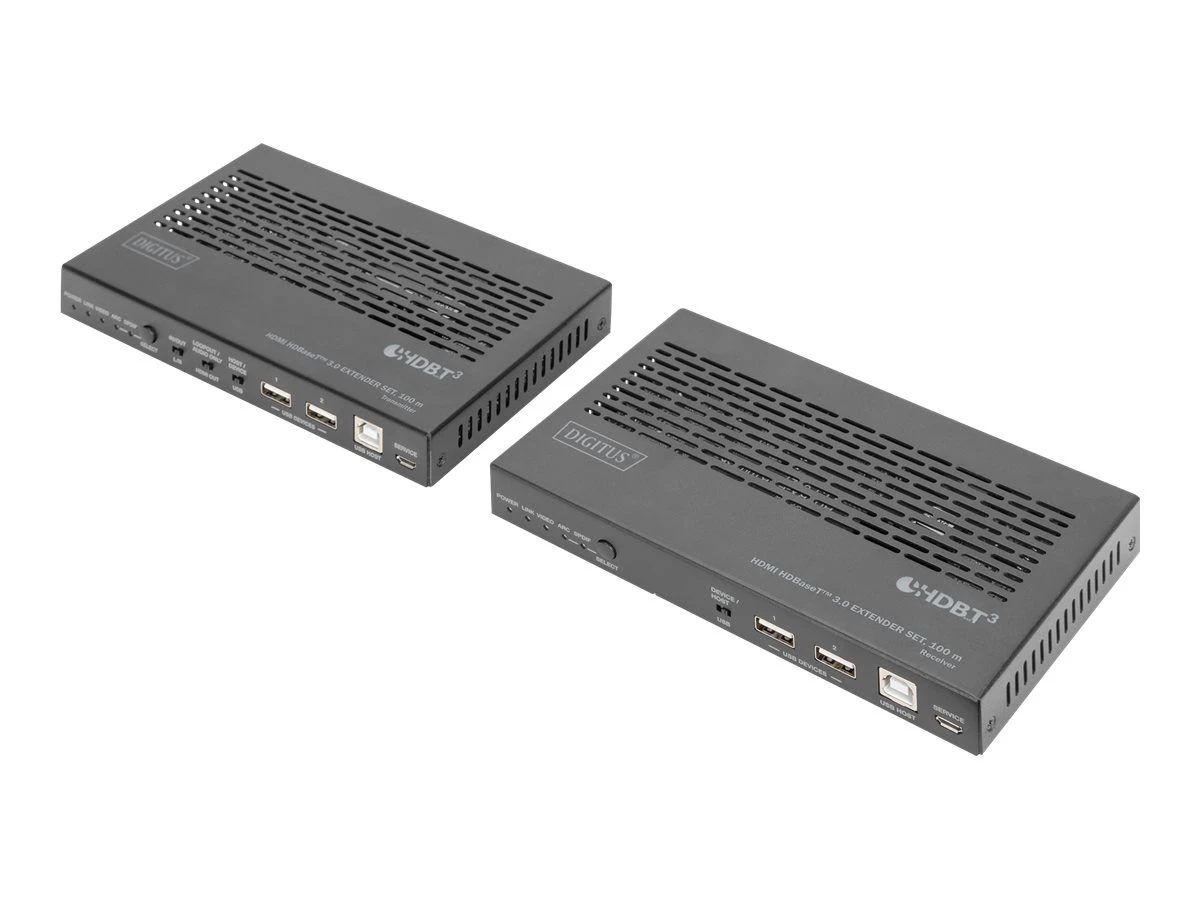

Sender und Empfänger
Kabelgebunden Maximal mögliche Übertragungsstrecke: 100 m
Material: Metall
Transmitter-Video-Anschlusstyp: HDMI Transmitter lokaler Tastatur-/Maus-Anschlusstyp: USB

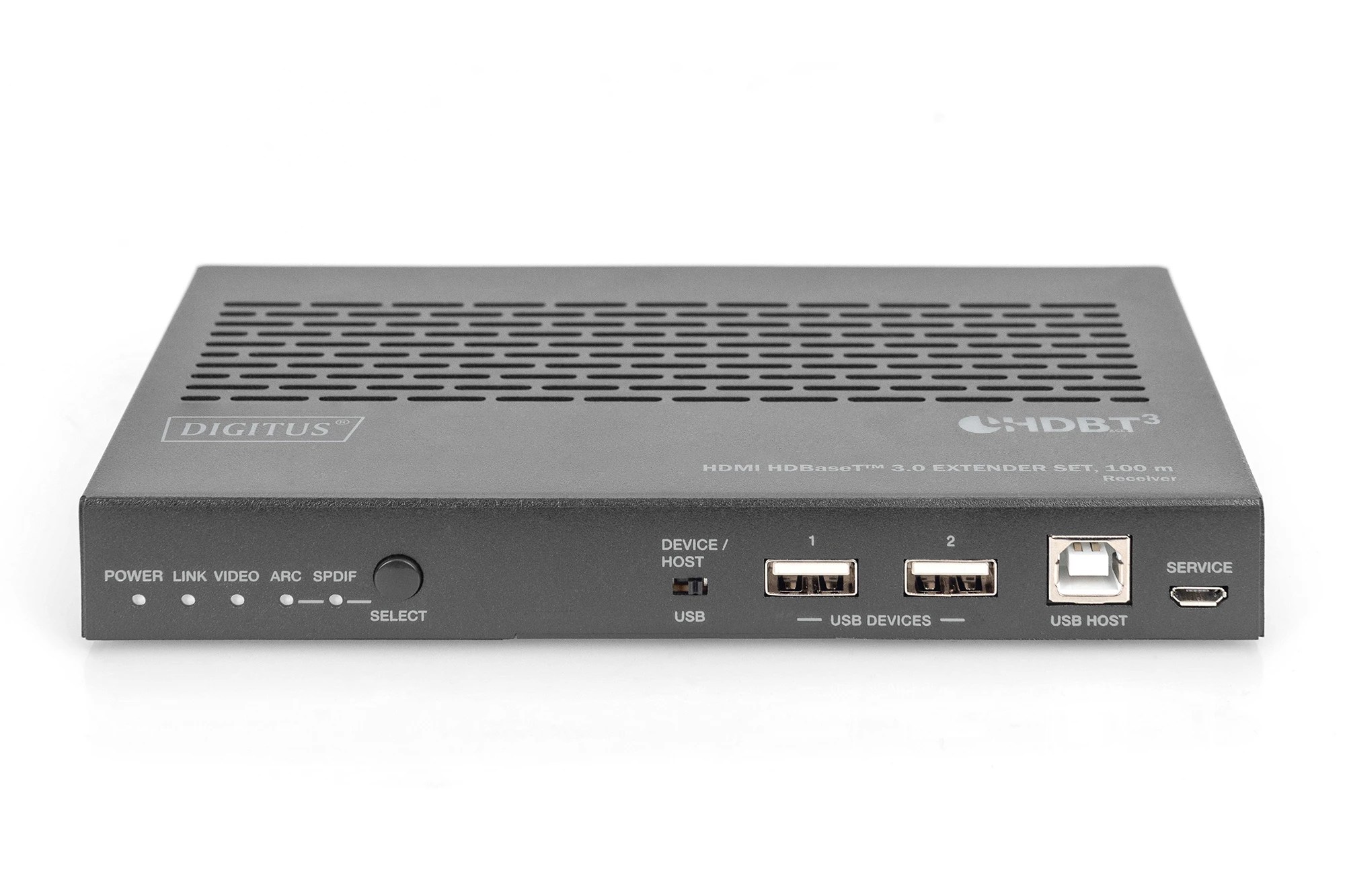

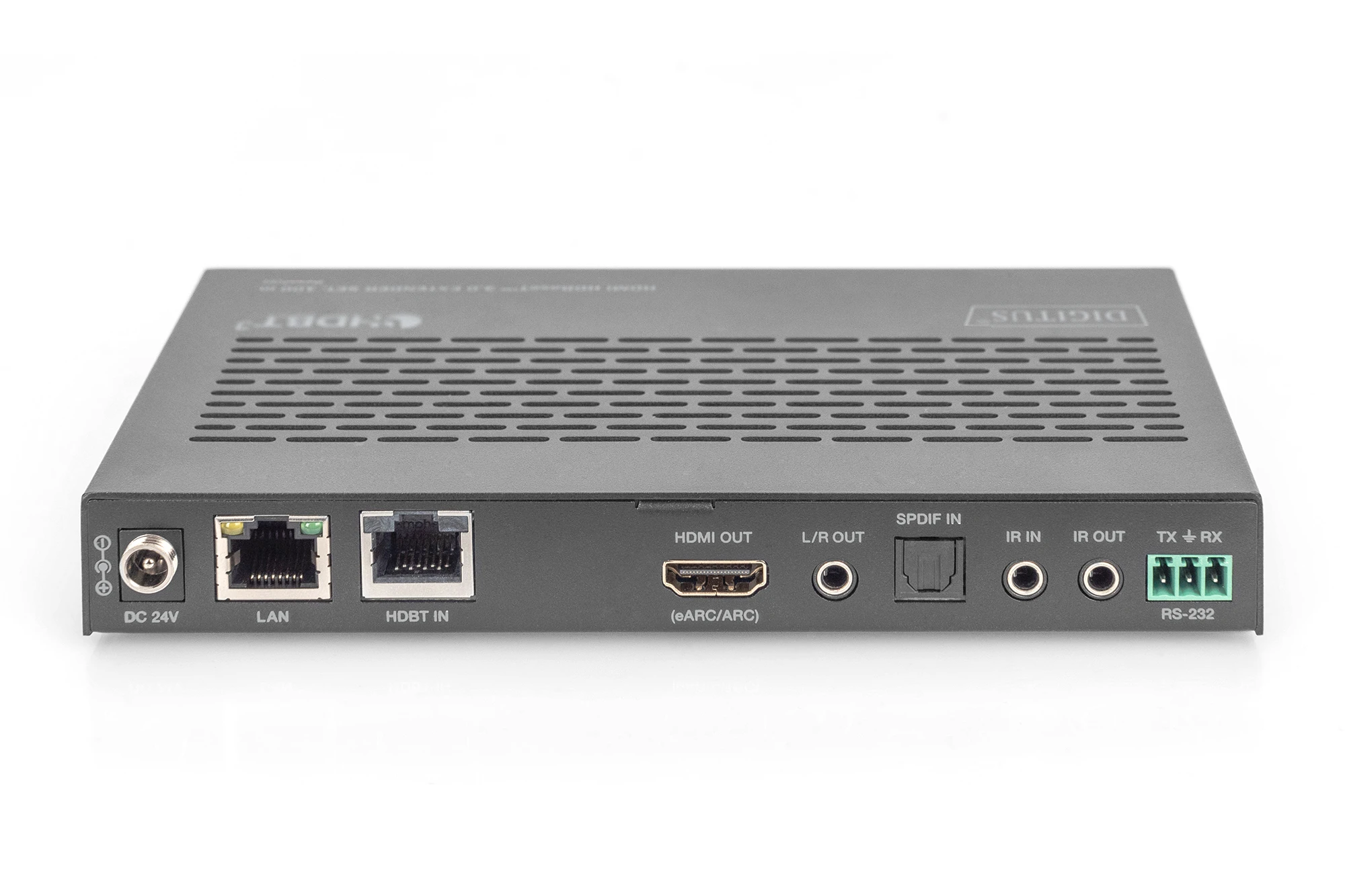

Empfänger lokaler Video-Anschlusstyp: HDMI Empfänger lokale Tastatur/Maus-Anschlusstyp: USB
PC Audio-Eingang PC Audio Ausgang
Schwarz

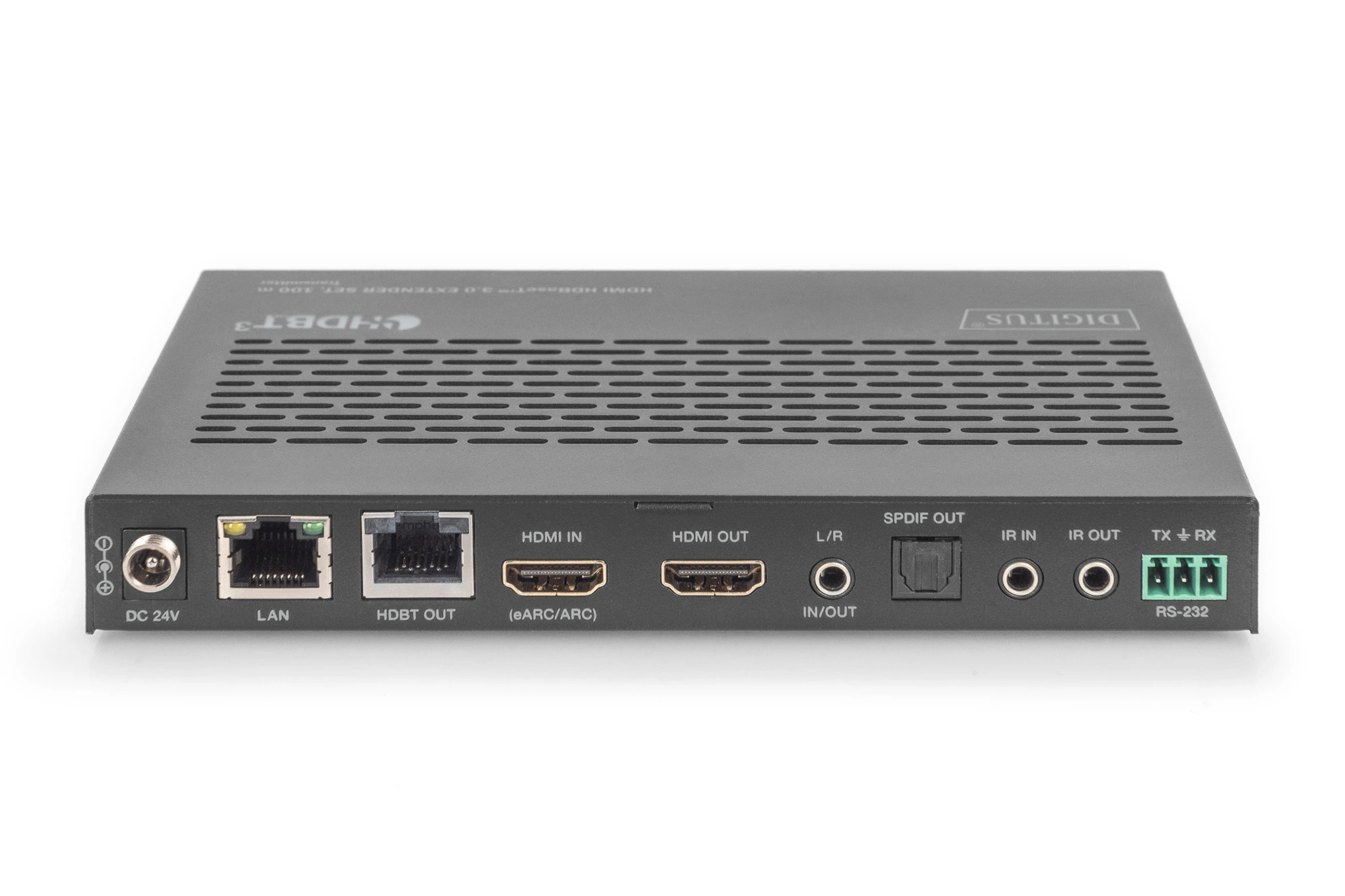

· HDBaseT 3.0 Technologie · Unterstützt eARC/ARC-Funktion (der Ton wird an den HDMI IN Anschluss, HDMI OUT Anschluss (nur Audio) und SPDIF OUT Anschluss des Senders zurückgegeben · Bi-direktionale IR-Übertragung · Bi-direktionale PoC (Power over Cable) Übertragung (24V) - lediglich eine Einheit benötigt ein externes Netzteil · Anschlüsse Sendeeinheit: · 1x HDMI Eingang (4K/60Hz) mit eARC/ARC - Anschluss Signalquelle , 1x HDMI Ausgang (Loop Out) - AV-Ausgabe für lokalen TV oder nur Audio-Ausgabe · 2x USB-A 2.0 für KVM-Funktion (Keyboard, Maus, Webcam), Anschluss von USB-Datenträgern, etc. · 1x USB-B Eingang - Anschluss Host PC zur Nutzung der KVM-Funktionalität · 1x RJ45 Ausgang (HDBaseT 3.0) - Anschluss CAT Übertragungskabel · 1x RJ45 (Gigabit Ethernet) Netzwerk-Anschluss · 1x RS232 (3-Pin Phoenix) für RS232-Befehlsübertragung · 1x Toslink (S/PDIF) Ausgang · 1x 3,5 mm Audio (L/R, Eingang/Ausgang) · 1x IR-Eingang, 1x IR-Ausgang · 1x Netzteil Eingang (DC 24V/1A) Schraub-Connector - Anschluss externes Netzteil · 1x Micro USB Eingang - Service/FW-Update · 3x Umschalter, 1x Auswahltaste · 5x Status LED · Anschlüsse Empfängereinheit: · 1x HDMI Ausgang (eARC, ARC) - AV-Ausgabe für lokalen TV mit eARC, ARC · 1x RJ45 Eingang (HDBaseT 3.0) - Anschluss CAT Übertragungskabel · 2x USB-A 2.0 für KVM-Funktion (Keyboard, Maus, Webcam), Anschluss von USB-Datenträgern, etc. · 1x USB-B Eingang - Anschluss Host PC zur Nutzung der KVM-Funktionalität · 1x RJ45 (Gigabit Ethernet) Netzwerk-Anschluss · 1x RS232 (3-Pin Phoenix) für RS232-Befehlsübertragung · 1x Toslink (SPDIF) Eingang · 1x 3,5 mm Audio (L/R, Ausgang) · 1x IR-Eingang, 1x IR-Ausgang · 1x Micro USB Eingang - Service/FW-Update · 1x Netzteil Eingang (DC 24V/1A) Schraub-Connector - Anschluss externes Netzteil · 1x Umschalter, 1x Auswahltaste · 5x Status LED · ESD-Protection · Geeignet zur Wandmontage · Betriebstemperatur: 0-40° · Gehäuse: Metall · Abmessungen (1 Einheit): L 17 x B 10,2 x H 2,2 cm · Gewicht: Sender 425 g, Empfänger 437 g · Farbe: Schwarz
eARC-Support, ARC-Unterstützung, bidirektionales IR, Bi-Directional Power over Cable (PoC), ESD Protector, geeignet für Wandmontage, Metallgehäuse, Power over Ethernet (PoE), 18 Gbit/s Bandbreite, 4:4:4 Chroma Subsampling Support
Erweiterung/Konnektivität
Schnittstellen
1 x HDMI-Eingang (Transmitter) - HDMI Typ A, 19-polig weiblich 2 x USB 2.0 (Transmitter) - Type A weiblich 1 x HDMI-Ausgang (Transmitter) - HDMI Typ A, 19-polig weiblich 1 x USB (Transmitter-Eingang) - Type B 1 x HDBaseT (Transmitter-Ausgang) - RJ-45 1 x Ethernet 1000Base-T (Transmitter) - RJ-45 1 x RS-232 (Transmitter) - 3-poliger Phoenix 1 x SPDIF (Transmitter-Ausgang) - TOSLINK 1 x Audio (Transmitter) - mini jack 1 x IR-Eingang (Transmitter) 1 x IR-Ausgang (Transmitter) 1 x USB (Transmitter-Eingang) - micro-USB 1 x HDMI-Ausgang (Receiver) - HDMI Typ A, 19-polig 1 x HDBaseT (Receiver-Eingang) - RJ-45 2 x USB 2.0 (Receiver) - Type A 1 x USB (Receiver) - Type B 1 x Ethernet 1000Base-T (Receiver) - RJ-45 1 x RS-232 (Receiver) - 3-poliger Phoenix 1 x SPDIF (Receiver-Eingang) - TOSLINK 1 x Audio (Receiver-Ausgang) - mini jack 1 x IR-Eingang (Receiver) IR-Ausgang (Receiver) 1 x USB (Receiver-Eingang) - micro-USB
Verschiedenes
Mitgeliefertes Zubehör
2 x 3-polige Phoenix-Steckverbinder, Montagekit
Enthaltene Kabel
1 x Kabel für IR-Sender - 1.5 m 1 x Kabel für IR-Empfänger - 1.5 m
Kennzeichnung
HDCP 2.2
Stromversorgung
Stromversorgungsgerät
Externer Netzadapter
Abmessungen und Gewicht
Abmessungen (B x T x H)/Gewicht
Receiver: 10.2 cm x 17 cm x 2.2 cm / 437 g Sender: 10.2 cm x 17 cm x 2.2 cm / 425 g
