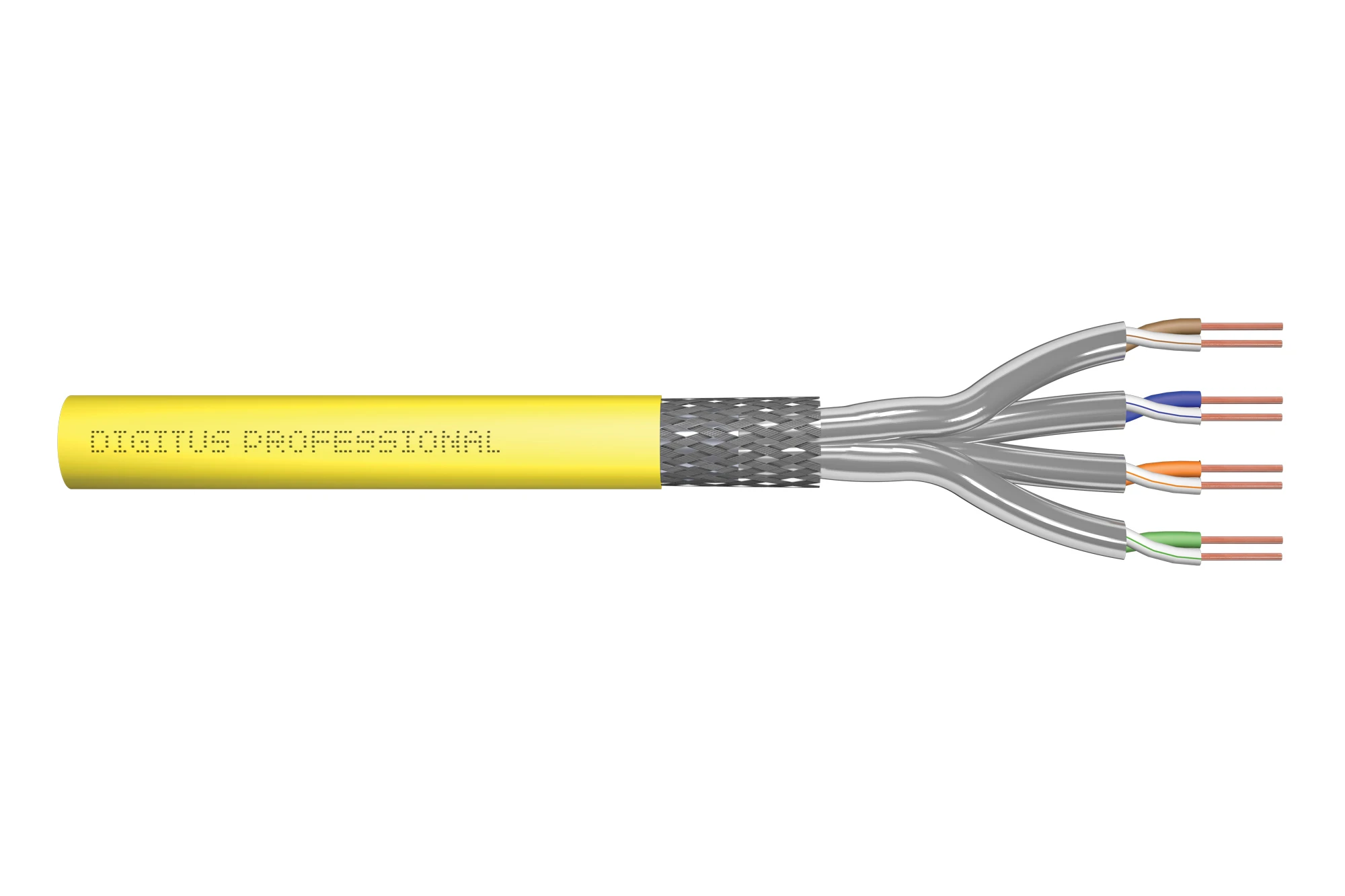

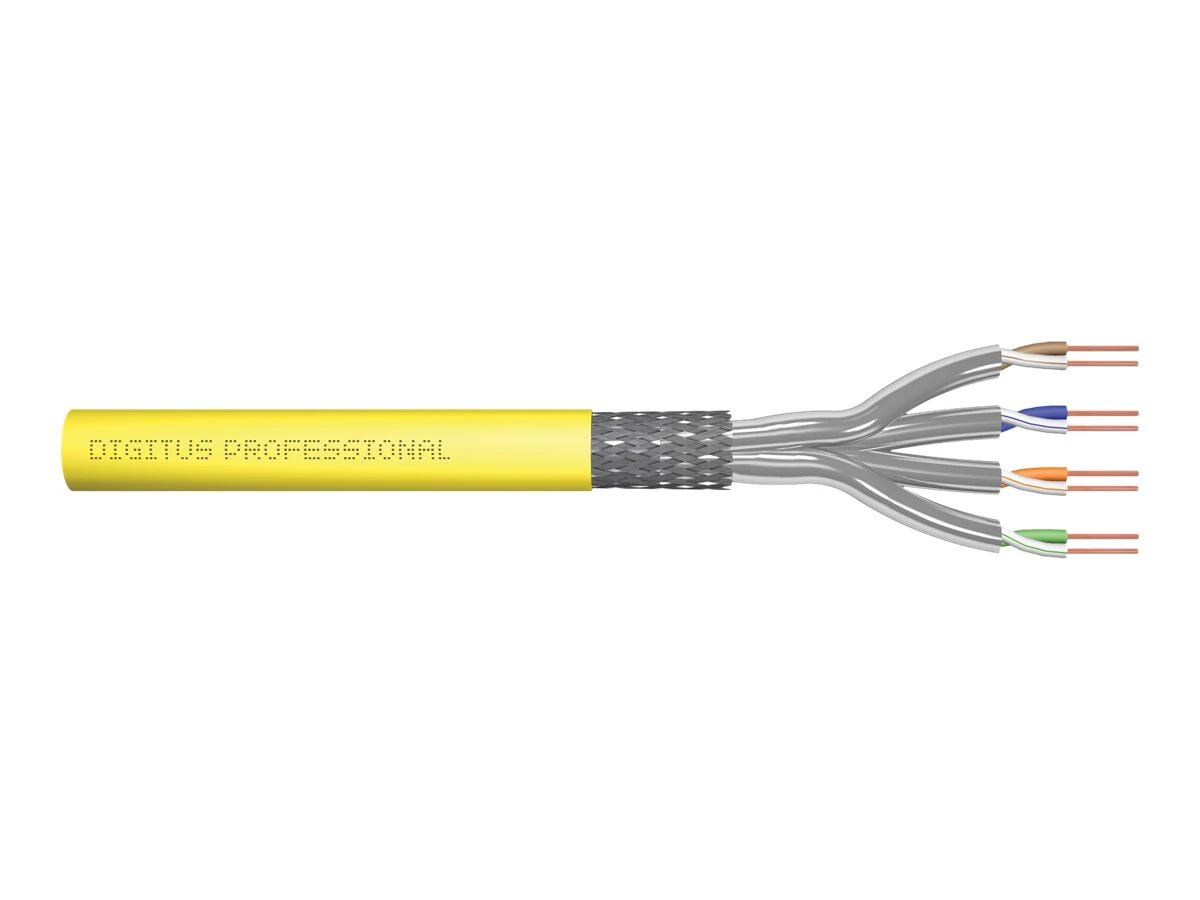

Digitus Bulkkabel, 1km, 7,5mm, SFTP, PiMF, Simplex

Bulkkabel - 1000 m - 7.5 mm - SFTP, PiMF - Simplex - CAT 7a - halogenfrei, robust - Gelb

• Physikalische Eigenschaften:
• Leiter: Blanker Kupferdraht, AWG 22/1
• Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
• Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
• Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
• Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab
• Gesamtschirmung: Kupfergeflecht
• Außenmantel: Eca bis B2ca gem. EN 50575; LSZH
• Außenmantelstärke (nominal): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)
• Farbe: Gelb (RAL 1028)
• Mechanische Eigenschaften:
• Zugentlastung: 150N max.
• Dynamischer Biegeradius: 8x AD mm min.
• Statischer Biegeradius: 4x AD mm min.
• Transport- und Lagertemperaturbereich: -20 °C bis +75 °C
• Betriebstemperaturbereich: -20 °C bis +50 °C
• Installationstemperaturbereich: 0 °C bis +50 °C
• Außendurchmesser Simplex (nominal): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca)
• Gewicht (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca)
• Elektrische Eigenschaften:
• Impedanz: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
• Kapazität: 45 pF/m nominal @ 1 KHz
• Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz
• Isolationswiderstand: 5 GOhm x km min.
• Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand)
• Schleifenwiderstand: 190 Ohm/km max. (2% max. unbalancierter Widerstand)
• Betriebsspannung: 72 Vdc max.
• Kopplungsdämpfung: CA-Type 1b
• Phasenverzögerung: 450 nS/100 m max.
• Laufzeitverzögerung: 10 nS/100 m max.
• Trennklasse: „d“ gem. EN 50174-2
• NVP: 79%
• · 10GBit Ethernet
  · 1500 MHz Übertragungsfrequenz
  · Permanent Link zertifiziert
  · PoE Power over Ethernet Unterstützung
  · BauPVO Klasse B2ca

• 1000 m
• Cat7a S/FTP (S-STP)
• Gelb
• · Physikalische Eigenschaften:
  · Leiter: Blanker Kupferdraht, AWG 22/1
  · Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
  · Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
  · Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
  · Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab
  · Gesamtschirmung: Kupfergeflecht
  · Außenmantel: Eca bis B2ca gem. EN 50575; LSZH
  · Außenmantelstärke (nominal): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)
  · Farbe: Gelb (RAL 1028)
  · Mechanische Eigenschaften:
  · Zugentlastung: 150N max.
  · Dynamischer Biegeradius: 8x AD mm min.
  · Statischer Biegeradius: 4x AD mm min.
  · Transport- und Lagertemperaturbereich: -20 °C bis +75 °C
  · Betriebstemperaturbereich: -20 °C bis +50 °C
  · Installationstemperaturbereich: 0 °C bis +50 °C
  · Außendurchmesser Simplex (nominal): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca)
  · Gewicht (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca)
  · Elektrische Eigenschaften:
  · Impedanz: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
  · Kapazität: 45 pF/m nominal @ 1 KHz
  · Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz
  · Isolationswiderstand: 5 GOhm x km min.
  · Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand)
  · Schleifenwiderstand: 190 Ohm/km max. (2% max. unbalancierter Widerstand)
  · Betriebsspannung: 72 Vdc max.
  · Kopplungsdämpfung: CA-Type 1b
  · Phasenverzögerung: 450 nS/100 m max.
  · Laufzeitverzögerung: 10 nS/100 m max.
  · Trennklasse: d gem. EN 50174-2
  · NVP: 79%
